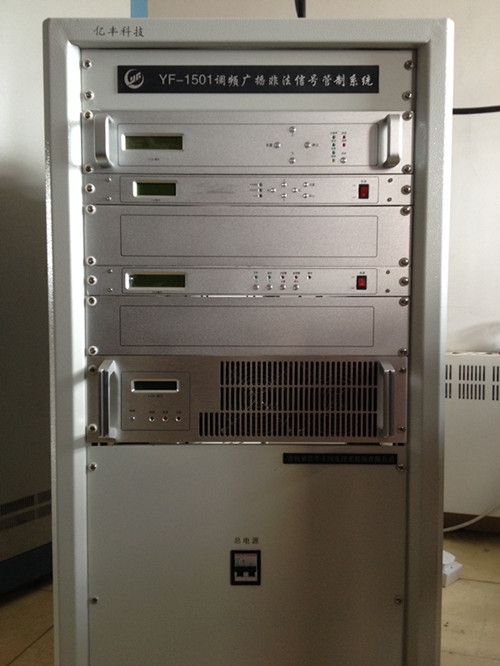

调频广播管制系统

******章:整机概述

全固态1KW调频立体声发射机是我公司吸收国外************后研制的新一代产品。关键元器件、部件选用国际上一流公司的产品，保证整机性能优良，可靠性好。

整机由30W（或进口30W）调频立体声激励器、3dB功率分配器、二路600W功率模块、3dB功率合成器、滤波器、检测器、******开关电源等组成。

本机主要特点：质量优、故障少、对整机维护技术要求低，一般技术人员就能检查和修理故障。

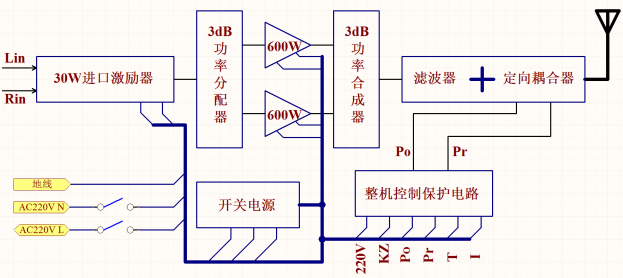

1、1整机方框图

1、2主要技术参数：

主要技术条件均满足国家标准，且具有一定的余量。具体如下：

1、2.1  频率范围：87.5 ~ 108 MHz（每步10/100KHz）

1、2.2  频率准确度：<±200Hz（开机后20分钟）

1、2.3  中期稳定度：<±250Hz（过温）

1、2.4  长期稳定度：<±100Hz /年

1、2.5  RF功率输出：1000W±10％

1、2.6  RF******反射功率：20W

1、2.7  RF谐波：<-65 dBc

1、2.8  RF寄生：< -75dBc

1、2.9  RF输出阻抗：50 Ω

1、2.10  RF输出功率插座：L27

1、2.11  音频/MPX输入电平：-3.5~+12.5dBm（±75KHz频偏）

1、2.12  音频/MPX输入阻抗：600Ω平衡/10KΩ不平衡（可选）

1、2.13  共模抑制：>50dB（20~15000Hz）

1、2.14  音频输入接口：XLR（F）（卡侬阴性）插座式

1、2.15  辅助通道（AUX）输入电平：-12.5 ~+3.5dBm（±7.5 KHz频偏）

-24 ~-8dBm（±2 KHz频偏）

1、2.16  辅助通道（AUX）输入阻抗：10KΩ

1、2.17  辅助通道（AUX）/线性（MPX）输入接口：BNC（Q9）式

1、2.18  MPX输出电平：0~+10dBm（±75KHz频偏）

1、2.19  予加重：0/50µs/75µs（可选） ±2%

1、2.20  S/N（信噪比）：

单声道：>75dB（30~ 20000Hz）

立体声：>70dB（30~ 20000Hz）

1、2.21  调制失真度： <0.1%（75KHz频偏）

<0.2%（150KHz频偏） （限幅阈值>150KHz）

1、2.22  立体声分离度：<-55dB ( 100 ~ 5000Hz)

< -45 dB( 20 ~ 15000Hz)

1、2.23  音频通道频率响应：30Hz~ 15 KHz ±0.2dB

1、2.24  带通滤波器滤波度：>50 dB (f：19KHz)

1、2.25  复合输入频率响应：10Hz ~ 100 KHz ±0.1dB

1、2.26  辅助输入频率响应：10Hz ~ 100 KHz ±0.2dB

1、2.27  寄生调幅噪声：<-50dB

1、2.28  电源电压：AC220V±15%  50Hz/60Hz

第二章：30W调频前级激励器

2、1概述

可选用进口30W或国产30W调频立体声激励器

JLYF-61000A型30W调频机是集中了在调频发射机领域多年的成功经验而制作的30W调频机。产品完全根据******的国际标准和广播行业的要求进行设计和制作，性能指标优于同类型调频机。

该机采用微电脑CPU数字控制，所有参数都可通过前面板控制开关按键和远程控制端口进行设定，包括：频率、功率、灵敏度、预加重、功能模式(单声道、立体声)、累计工作时间计数、定时开关机。密码管理确保了调频机在不同工作条件下的不同的安全保密性要求。该机合理的模块化结构使测试和检修十分方便，且所需维护工作甚少。为了与各国不同的标准相匹配，调频机在单声道和立体声通道加了低通滤波器，调制度限幅器，通常将频偏峰值设为75kHz，并可以根据用户不同要求，将它设为150kHz以上。输出频率通过温补晶振锁相，保证了高******度和稳定性。低噪声、低失真的VCO使输出信号无谐波和杂波的存在，独具软起动放大电路，彻底******开机冲击，保护末端设备。锁相电路确保了调频机在开机后，只有当工作在正常的频率范围内时才进行功率输出。

调频机在加工生产过程中充分考虑了高频调制信号产品的生产所需 注意的方面，噪声和失真非常小。由于完全不采用杂波和谐波元件，故RF信号远远优于当前的CCIR，欧州和美国以及其它一些国家的标准。

微电脑CPU控制数字频率合成技术，LCD显示，可任意预置并记忆频点，具有断电记忆功能，频率可在87-108MHz范围内以10KHz为步长而任意改变，给用户在更换发射频率时带来莫大方便。

音频信号输入端有不平衡和平衡两种输入接口，输入电平在（-3.5—+12.5dBm）宽带范围内都可灵活的******调整，通过一个0.5dB步进的可调衰减器实现。该调频机有一辅助输入，是专门为RDS和SCA编码器设计的。

JLYF-61000A型30W调频机采用LCD显示器，简便而******的读取、测量、调节和监测各项指标，包括频率、调制度、功率、反射功率、工作电压、工作电流、工作温度以及内部参数。所有这些信息和数据都可通过外部RS232I/O输入/输出总线进行远程控制。RS232接口输出作为与其它模拟控制单元或监控系统的连接。

RF功率放大器采用第六代LDMOS管，应用宽带技术，功率余量充足。通过反馈控制，保证了输出的稳定性，将输出功率控制在正常的范围之内。限制反射功率，以免输出级损坏；相应的直射功率连续降低，避免了反射功率超出安全范围。

整机采用模块（部件）化设计，前置功放与末级功放共用一块散热件，无需中间连接电缆。一只台湾明纬100W开关电源并联供电，余量大。

带RS-232接口，可与计算机通讯。可实现遥测、遥控网络化管理。

采用19英寸标准不锈钢机箱。各部件均经过三防处理：防火、防潮、防腐蚀；采用风冷散热30W发射机方框图。

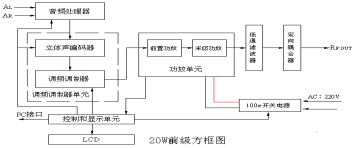

30W发射机方框图：

2、2技术性能

2、2．1前面板指令和信号

由于软件设计整个过程中都充分考虑了使用者的习惯和心理，因此JLYF-61000A型30W调频机前面板非常简单明了，易于操作。大屏幕LCD显示和控制按键使用户能够自行进入各个菜单，并得到各个功能的解释和运用。

JLYF-61000A型30W调频机具有密码管理系统，将一些极其关键和隐秘的功能和数据进行隐藏，并授权专人管理，避免了发射机因非专业人士的误操作而发生致命的损坏。

“START”键并非电源开关，而是频率锁住后，一旦按下此键（按下的时间约1秒）或传送一个远程控制命令，调频机即恢复功率输出。

前面板上还有一系列LED作为功能显示和报警状态。

Stereo指示灯点亮表示为立体声

Lock指示灯点亮表示为发射频率锁定

ON the air指示灯点亮表示为功率发射出去

Wait指示灯点亮表示为功率等待发射（按启动键后熄灭，ON the air指示灯点亮）

Vswr指示灯点亮表示为天线驻波大引起保护，同时Wait指示灯点亮

Temp指示灯点亮表示为机器内温度过高引起保护，同时Wait指示灯点亮

2、2．2后面板

所有发射输入和输出接口均在后面板上，它们是：

Ø 音频信号输入接口，为平衡的XLR型插座和不平衡Q9型插座

Ø SCA辅助信号输入，为接地的非平衡BNC型

Ø 串行远程控制端口，为RS232 DB9型插座

Ø RF输出天线接头，N型

Ø 总电源开关

Ø 交流220V电源输入插座

注意：

音频平衡输入和不平衡输入的信号是并联的，因此这两个接口不能同时使用。

2、2.  3技术指标

频率范围：87.5—108MHz

调制度：  FM, 75kHz峰值频偏

单声道  180KF3E

立体声 256KF3E

步进：    10/100kHz

RF输出功率：1—30W

******允许反射功率：2W

RF谐波：<-60dBc, 典型值为-70dBc

RF残波：<-80dBc, 典型值为-95dBc

RF输出阻抗：50 ohm，N型

音频/MPX输入电平：-3.5—+12.5dBm @+75kHz 偏移
音频/MPX输入阻抗：10k ohm/600 ohm 平衡/非平衡，可选

输入饱和：>50dB         典型值为.60dB(20-15000Hz)

音频输入接口：XLR型插座

辅助信号输入电平： -12.5—+3.5dBm @+7.5kHz dev.

-24—-8dBm @+2kHz dev.

辅助信号输入阻抗：10 k ohm

线性和辅助输入接口：BNC

MPX输出电平：     0—+10dBm   @+75kHz dev.

预加重：0/50/75 uS+2%

信噪比(单声道)：>=78dB 典型值86dB(30-20000Hz)

CCIR标准： >=75dB 典型值81dB

信噪比(立体声)：>=72dB 典型值77dB(30-20000Hz)

CCIR标准： >=68dB 典型值72dB

调制度失真：    <0.05% 典型值0.02%, @75kHz偏移

<0.2% 典型值<=0.05% @150kHz偏移

(限位器门限值>150kHz)

立体声串音：   <-50dB(接外部编码器)

<-60dB(100-5000Hz)

<-50dB (30-15000Hz)(接内部编码器)

音频信号频响： 30Hz—15kHz+0.1dB

带阻滤波器：   >50dB @F>=10kHz

<-50dB (30-15000Hz)(接内部编码器)

音频信号频响： 30Hz—15kHz+0.1dB

带阻滤波器：   >50dB @F>=10kHz

偏移幅度:      在0和>7dB之间，可调

复合信号输入频响： 10Hz—100Khz+0.1dB

辅助信号输入频响： 10—100kHz+0.2dB

I/O线路：RF关闭，直射功率，发射，故障, RS232实现监测和控制

主电源要求：220VAC+20% 50/60Hz

工作温度：  0—+35。C ( 建议值)

-10—+45。C ( ******值)

外形尺寸：19“ 2U 标准机架      （长）482 X（高）89 X（深）350 mm
